Detector EM419A de Circuito Elétrico, Cabos, Disjuntor Circuit Breaker Finder

Ganhe tempo, demonstre eficiência durante a execução dos seus trabalhos

Chega de ficar abrindo caixas, puxando fios para identificar o trajeto ou tentar descobrir qual condutor corresponde a determinado circuito. Não perca tempo tentando identificar circuitos ou componentes elétricos utilizando métodos tradicionais. Utilize o Detector para encontrar cabos, disjuntores, fusíveis, fases, tubulações entre outras aplicações.

É só conectar o emissor no circuito, e com o receptor aproximar das caixas ou condutores que deseja identificar.

Forma de Operação e Manuseio:

1 - O Transmissor injetará um sinal no circuito que pode ser identificado pelo Receptor. Logo você deve inserir o transmissor nos bornes energizados das tomadas ou iluminação para que o ponto desejado seja identificado;

2 - Ligando o Receptor (recomenda-se não deixar a sensibilidade no máximo), ajuste o seletor rotativo para uma sensibilidade mínima ou intermediária, afim de reduzir a quantidade de disjuntores na amostragem inicial. Passe o receptor sobre os disjuntores do QDC, o LED verde piscará e um sinal sonoro será emitido quando houver detecção;

3 - Se mais de um disjuntor for identificado, você deve reduzir a sensibilidade do receptor gradualmente, a fim de que se identifique o disjuntor ou o fusível exato que protege o circuito selecionado;

4 - Em situações específicas, como por exemplo, mais de um circuito dentro de um mesmo eletroduto, poderá devido à indução provocada (mesmo na sensibilidade mínima) acusar mais de um disjuntor. Se essa situação ocorrer, você deverá desligar um dos disjuntores e se nele cessar o aviso sonoro, passar o receptor no outro disjuntor. Se o outro estiver identificando, é porque o que não foi desligado está com o transmissor, uma vez que desenergizando o circuito, o transmissor não emite mais sinal.

O transmissor injeta um sinal no circuito que pode ser detectado pelo receptor. O receptor emitirá um sinal sonoro e o LED verde será "cinza" quando o sinal for detectado. A sensibilidade do receptor pode ser ajustada para identificar o componente exato à ser identificado na instalação.

ESPECIFICAÇÕES:

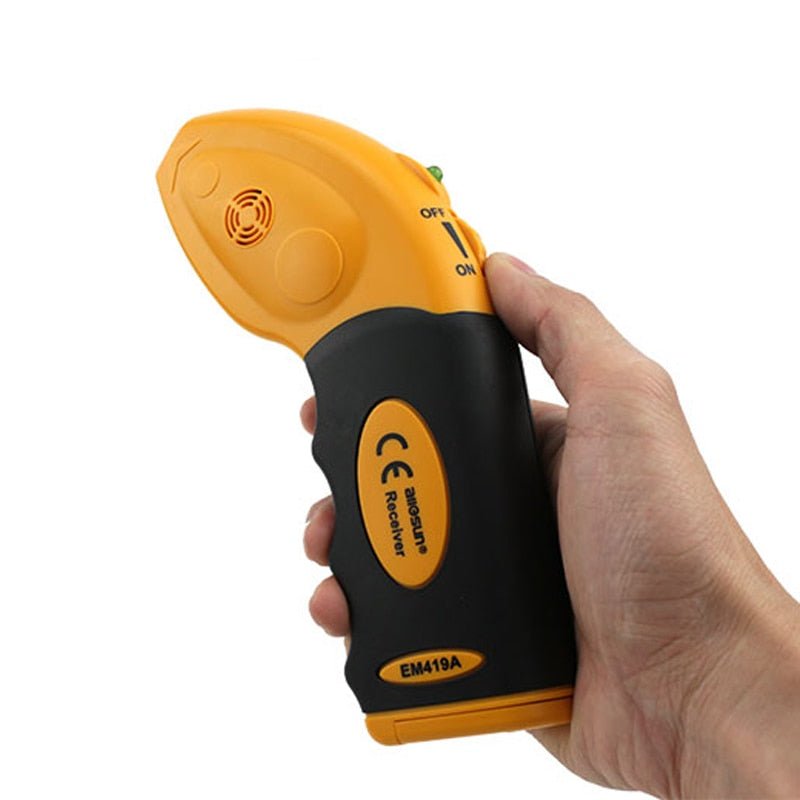

Receptor:

Bateria: 9V (6F22) bateria (Não Incluída)

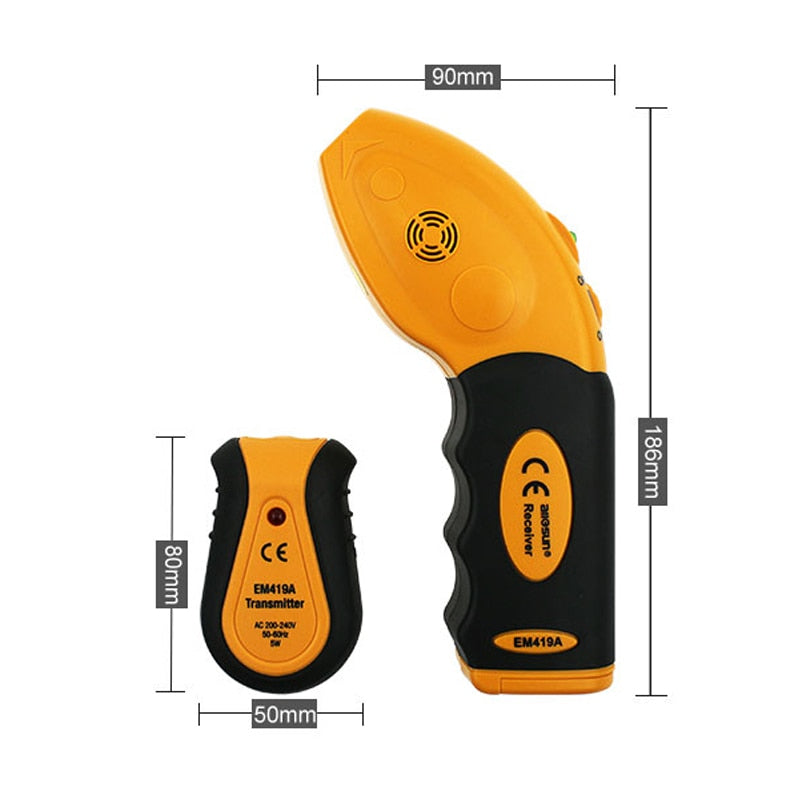

Tamanho: 186 × 90 × 38mm

Peso: cerca de 150g

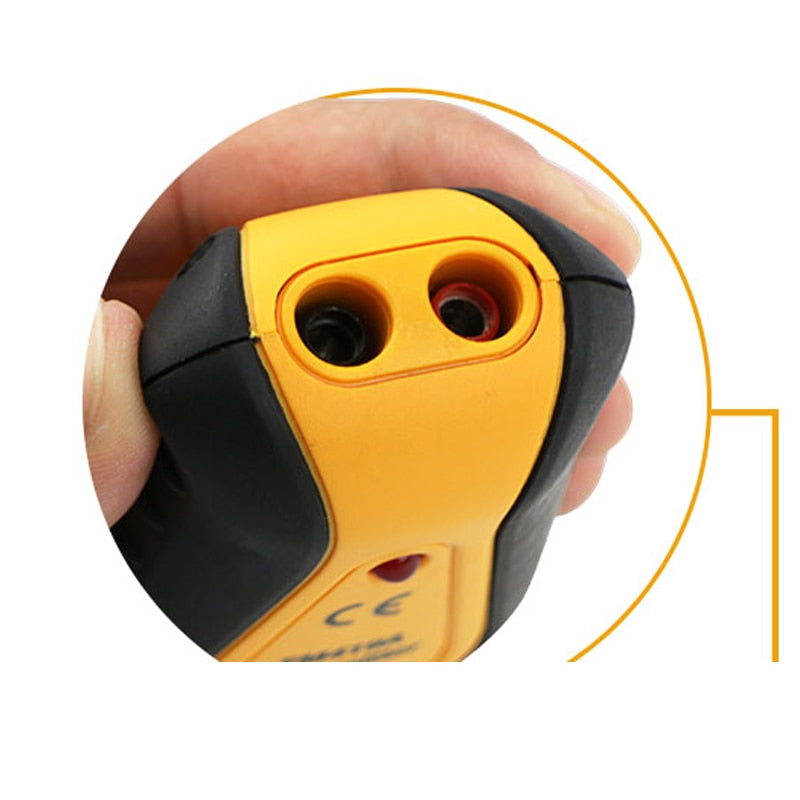

Transmissor:

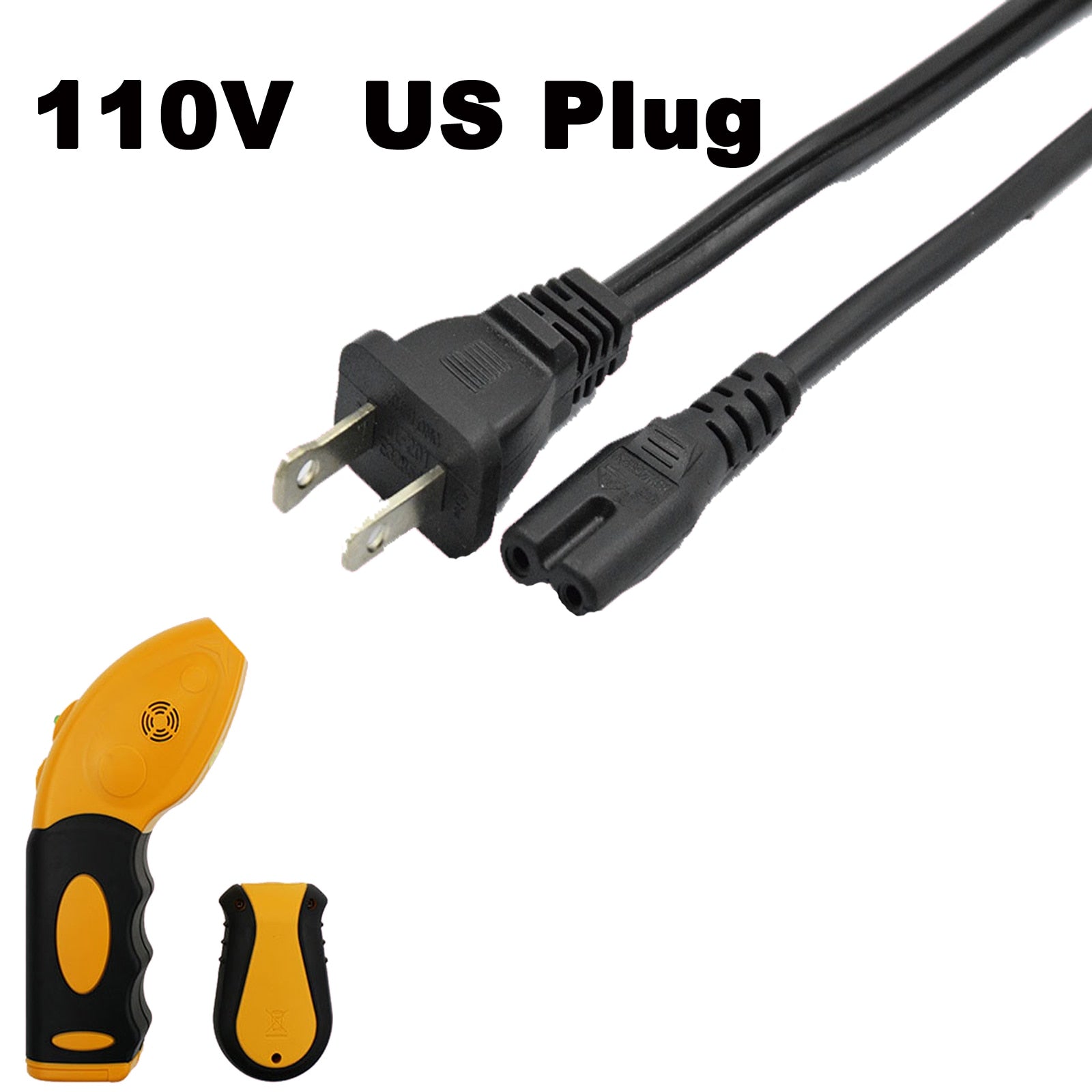

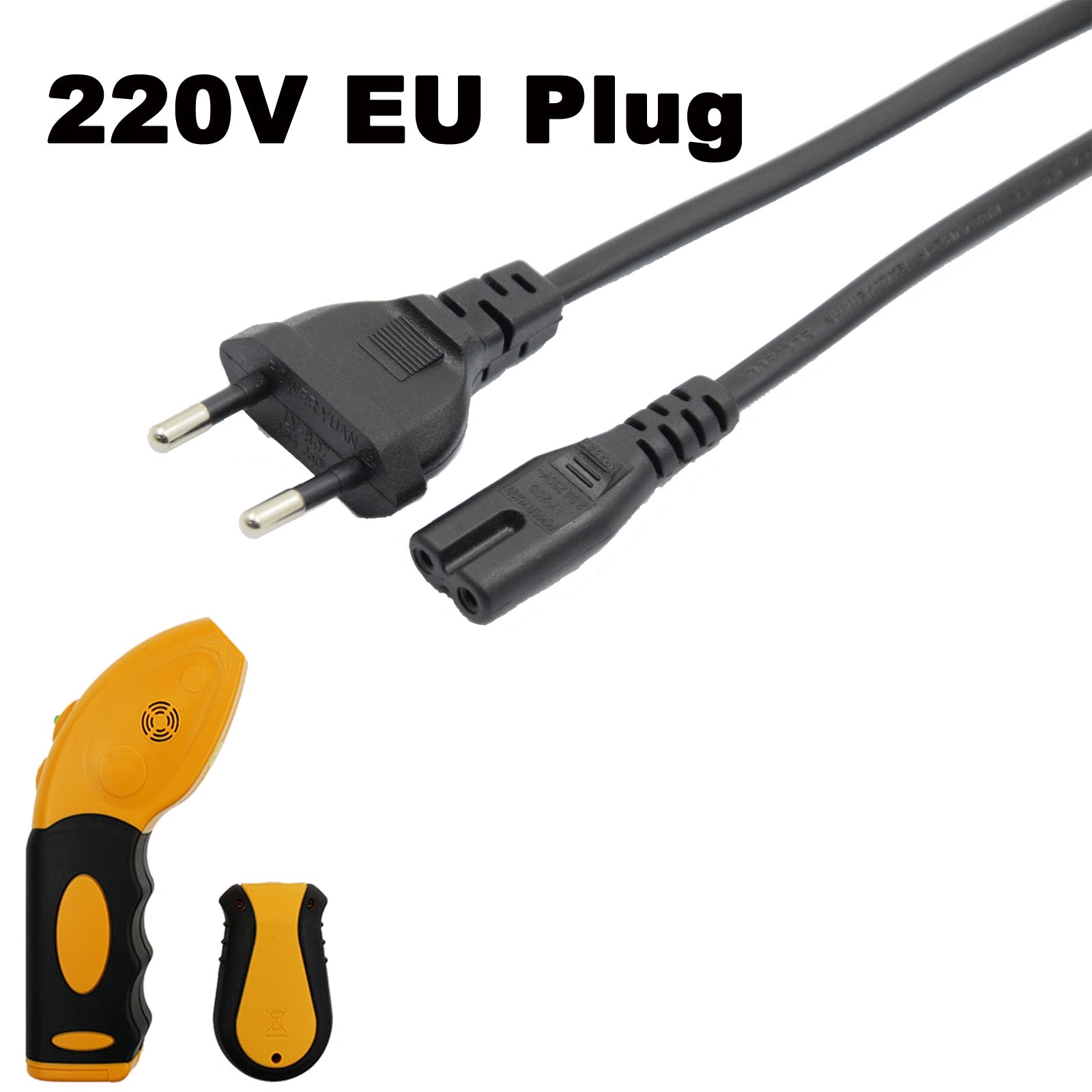

Tensão de entrada:  110V~ 220V, a 50 ~ 60Hz

Nota:  A tensão de entrada real requerida é marcada no transmissor.

Tamanho: 80 × 50 × 31mm

Peso: cerca de 55g

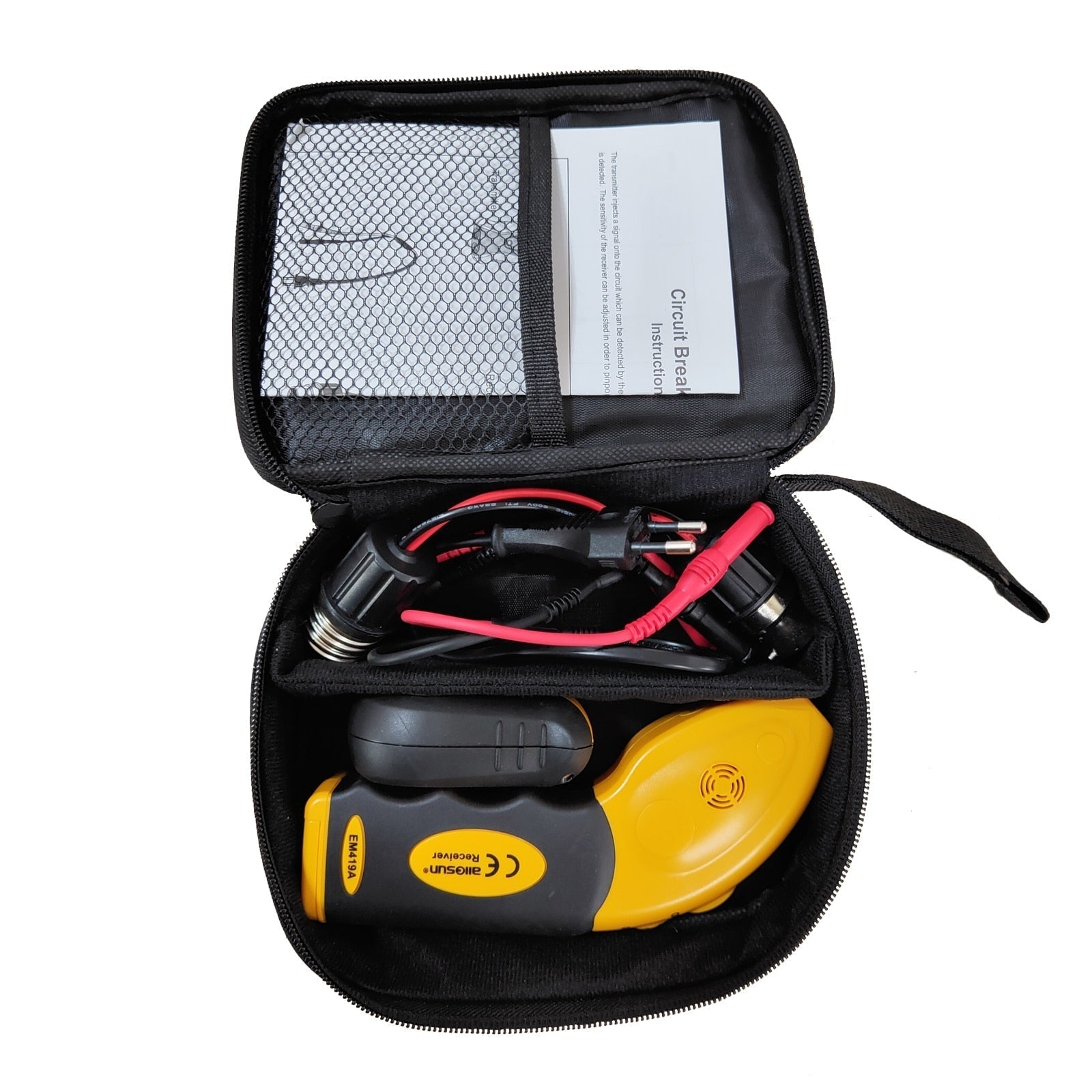

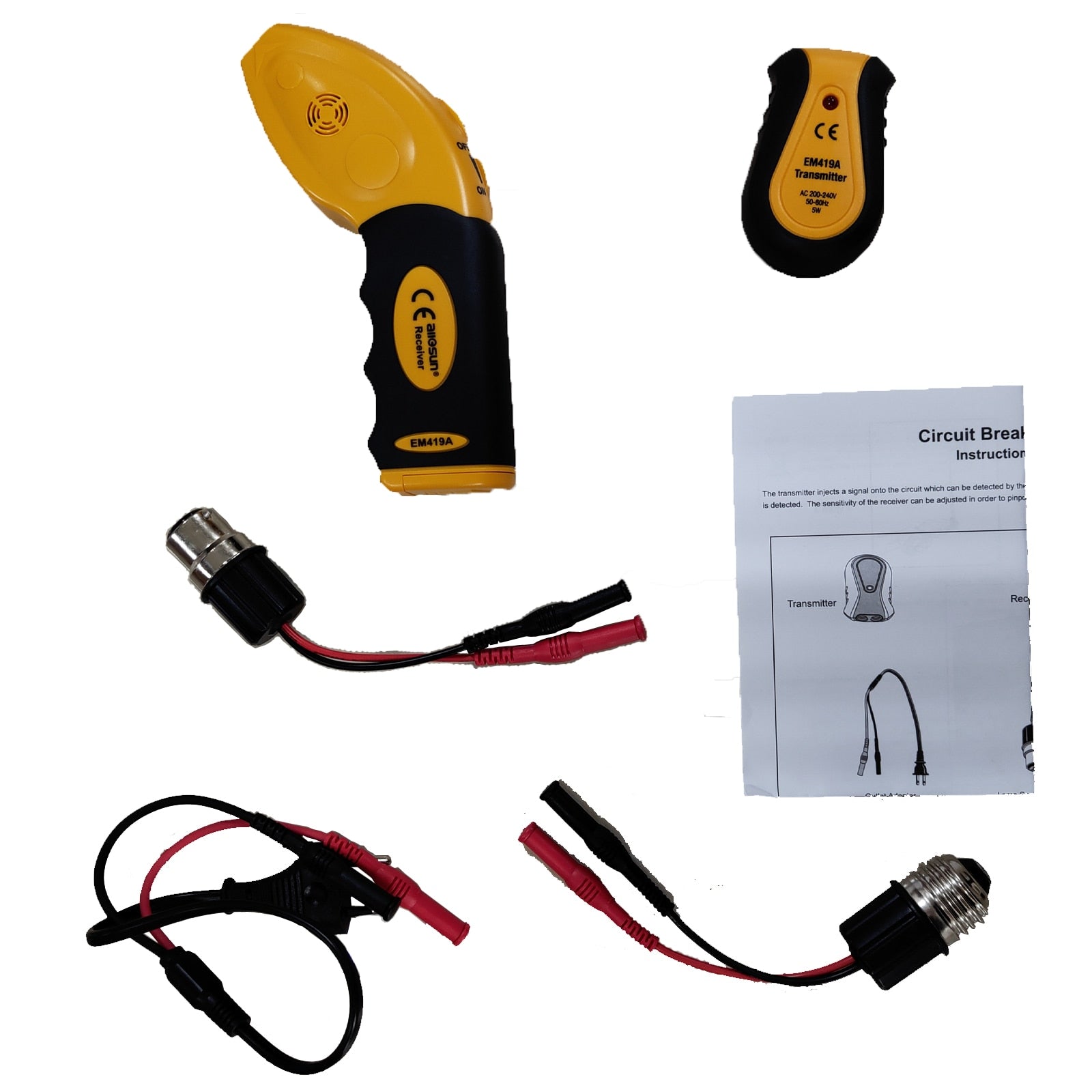

Conteúdo da Embalagem:

- 01 Transmissor 110V~ 220V;

- 01 Receptor 9,0V CC;

- 01 Adaptador para tomada (vide foto do anúncio);

- 02 Adaptadores para soquetes de lâmpadas (vide fotos do anúncio);

- 01 Manual de Instruções (inglês);

- 01 Bolsa de transporte.
